RIVIM1L-125H漏電保護塑殼斷路器
RIVIM1L系列剩余電流斷路器(以下簡稱斷路器)，主要適用于交流50Hz，額定電壓400V，額定電流至800A的配電電網絡中，用來對用電設備提供間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。常規的帶剩余電流保護斷路器的漏電保護模塊工作電源取樣為二相。本系列斷路器為三相，若缺一任一相，斷路器漏電保護模塊仍能正常工作；額定剩余動作電流I△n及最大斷開時間根據實際情況現場可調；當相電壓降低至50V，漏電保護模塊仍能正常工作，具有漏電報警輸出功能。產品符合：IEC60947-2、GBl4048.2標準。
用途及適用范圍
RIVIM1L系列剩余電流斷路器(以下簡稱斷路器)，主要適用于交流50Hz，額定電壓400V，額定電流至800A的配電電網絡中，用來對用電設備提供間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。常規的帶剩余電流保護斷路器的漏電保護模塊工作電源取樣為二相。本系列斷路器為三相，若缺一任一相，斷路器漏電保護模塊仍能正常工作；額定剩余動作電流I△n及最大斷開時間根據實際情況現場可調；當相電壓降低至50V，漏電保護模塊仍能正常工作，具有漏電報警輸出功能。
產品符合：IEC60947-2、GBl4048.2標準。

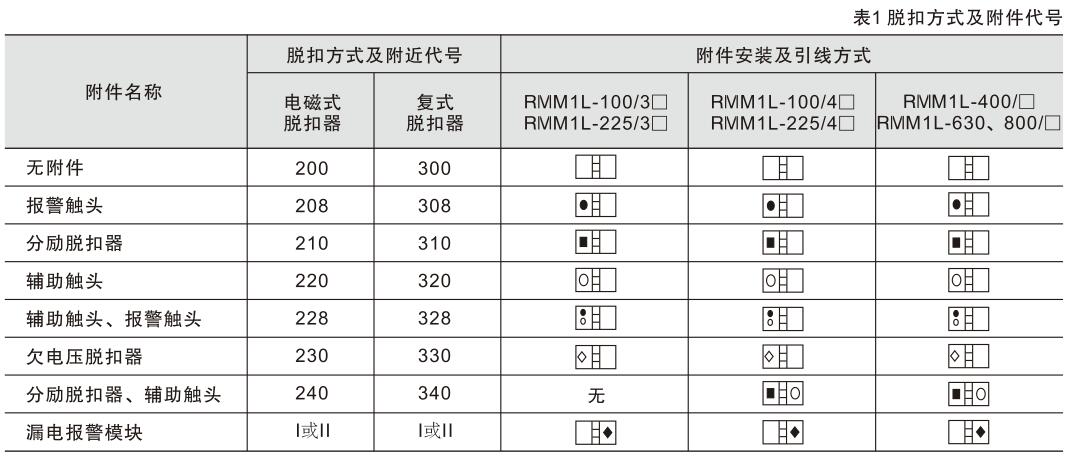

型號及含義

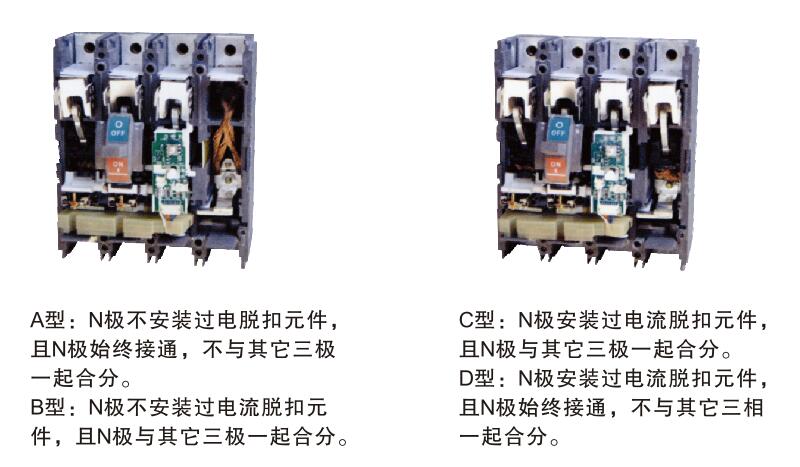

四極產品代號視圖

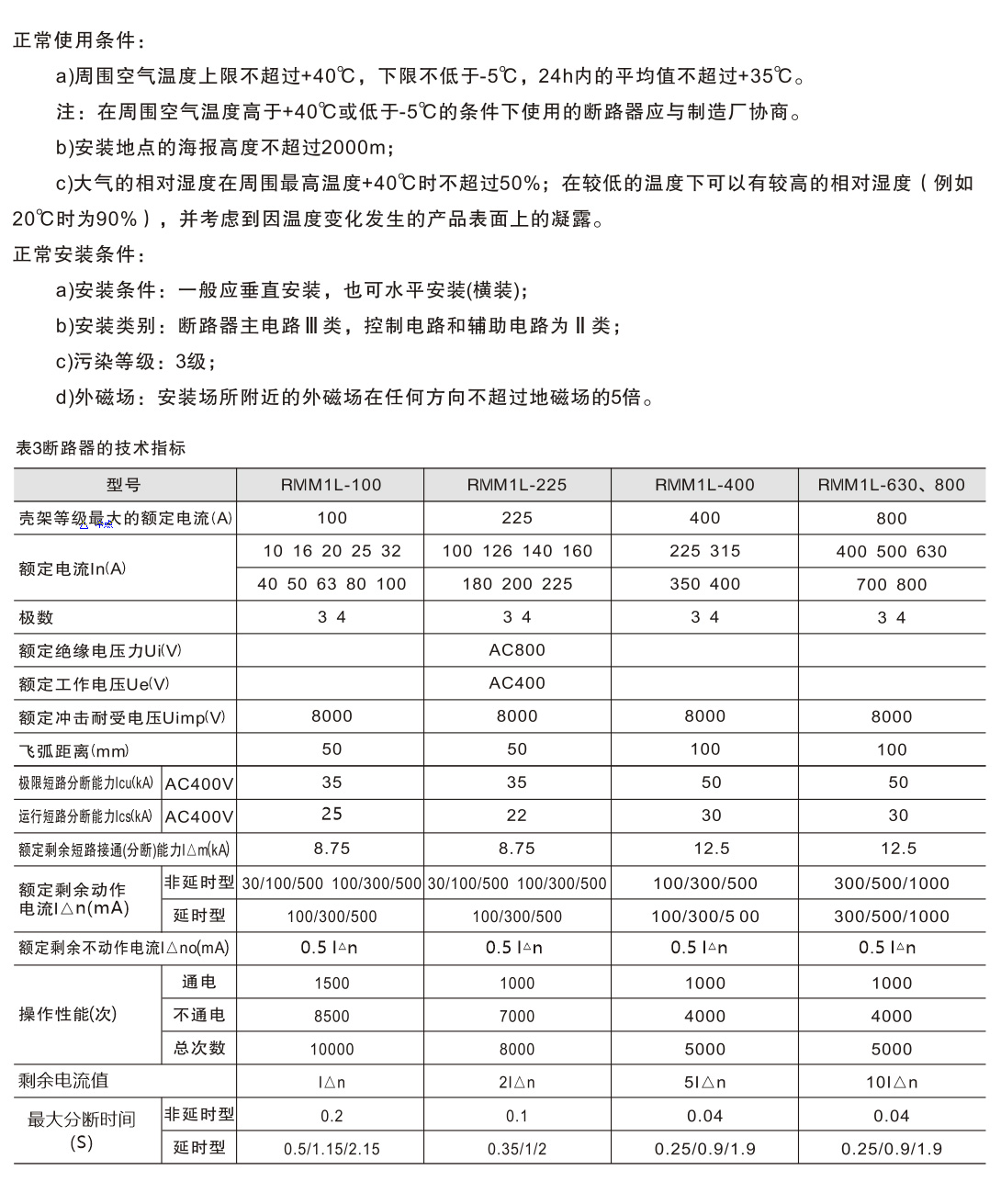

主要技術參數
正常的使用、安裝和運輸條件

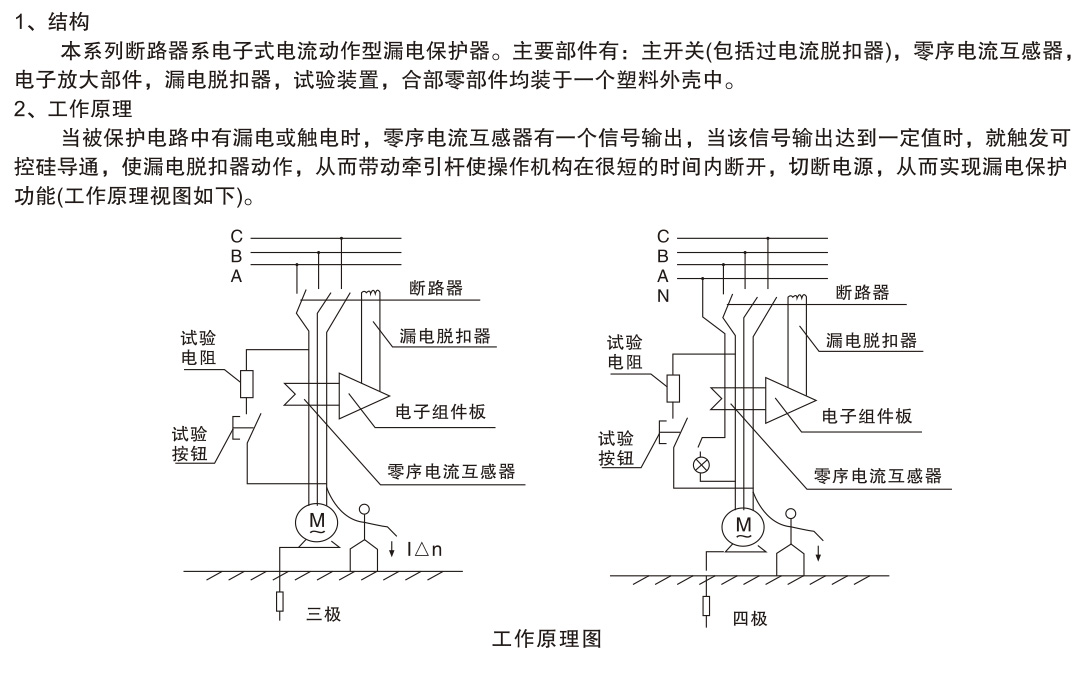

結構和工作原理

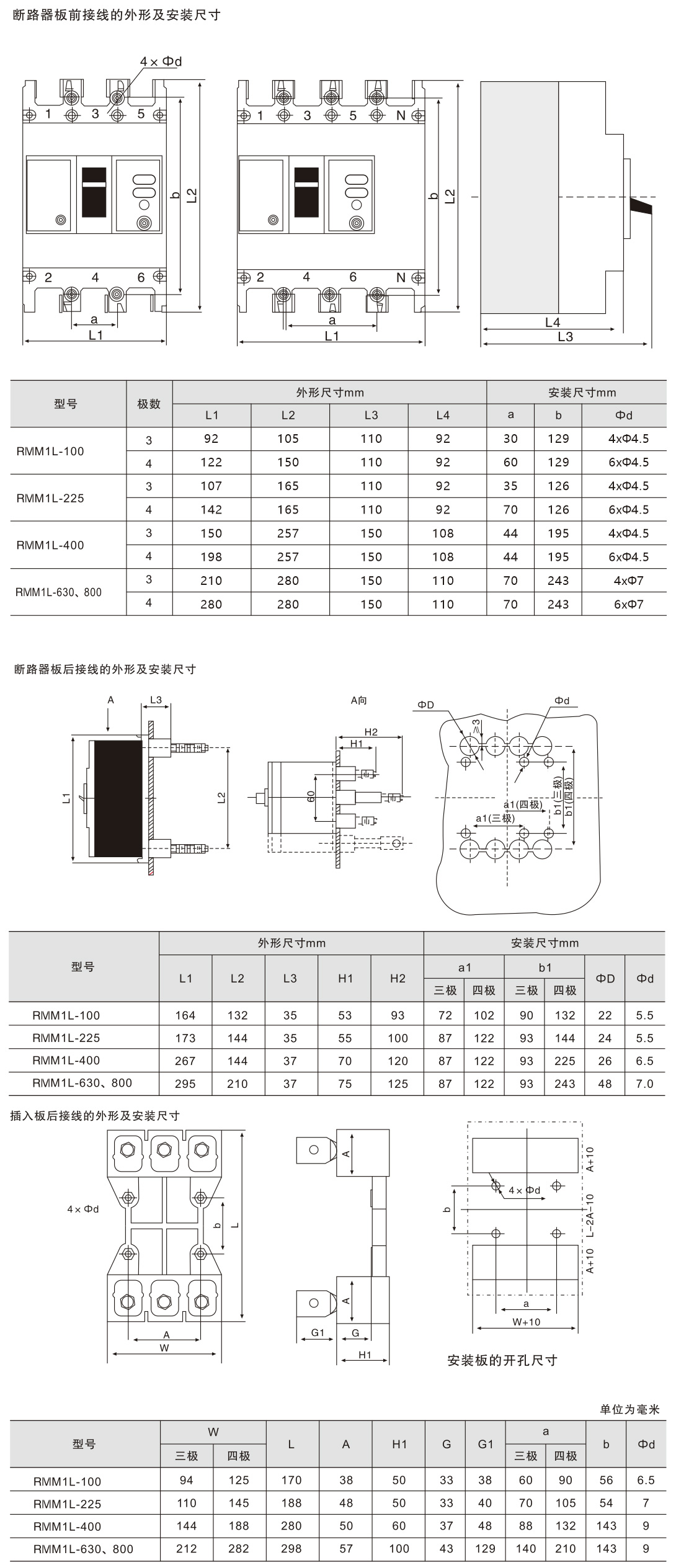

外形及安裝尺寸

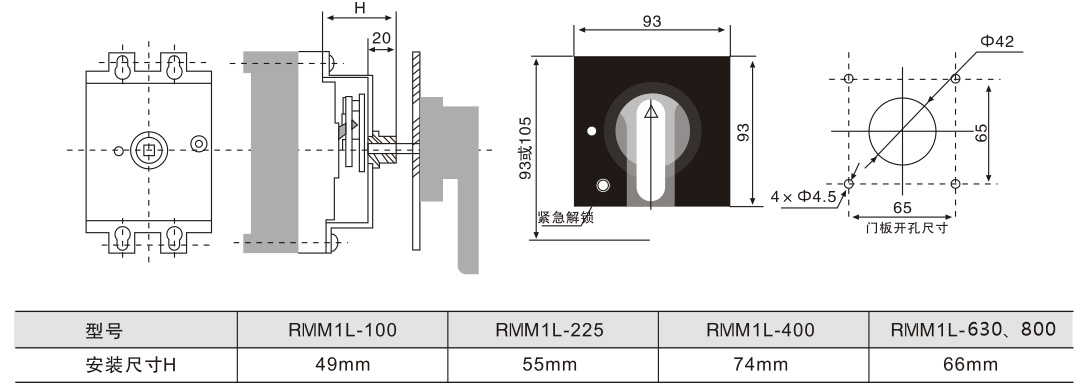

轉動手柄操作模塊
